Visão Geral do Projeto
Análise completa do artigo científico sobre reconstrução de superfícies 3D usando Funções de Base Radial (RBFs)
Contexto da Pesquisa
A reconstrução de superfícies 3D a partir de nuvens de pontos é um tema central da Computação Gráfica. Os buracos na superfície dificultam a criação de modelos contínuos e suaves, fundamentais em aplicações de visualização 3D, CAD, medicina e entretenimento digital.
Desafios Identificados
- Buracos e descontinuidades em superfícies escaneadas
- Garantia de superfícies manifold (não auto-intersectantes) para fabricação
- Dados ruidosos e não uniformes de scanners 3D
- Grandes volumes de dados (centenas de milhares de pontos)
- Computacionalmente caro processar todos os pontos diretamente
Solução Proposta
O artigo propõe a representação implícita de superfícies usando Funções de Base Radial (RBFs) poli-harmônicas como uma solução unificada que resolve múltiplos problemas simultaneamente:
Reconstrução
De nuvens de pontos para superfícies suaves
Reparo Automático
Preenchimento de buracos (hole-filling)
Suavização
De dados ruidosos (LIDAR, scanners)
Compressão
Redução significativa no armazenamento
Formulação do Problema Matemático
Definição precisa do problema de reconstrução de superfícies 3D
A reconstrução de superfícies 3D a partir de nuvens de pontos é um desafio central da Computação Gráfica. Os buracos na superfície dificultam a criação de modelos contínuos e suaves, fundamentais em aplicações de visualização 3D. Além disso, é crucial garantir que as superfícies sejam manifolds (não se auto-intersectem) para que possam ser fabricadas. O artigo analisado, entitulado “Reconstruction and Representation of 3D Objects with Radial Basis Functions”[1] propõe que a representação implícita de superfícies de objetos com Funções de Base Radial (RBFs) simplifica a solução pra muitos desses problemas.
Problema de Reconstrução de Superfície
- \((x_i, y_i, z_i)\) são pontos amostrados na superfície original \(M\)
- \(M'\) é a superfície reconstruída que aproxima \(M\)
- \(n\) é o número total de pontos na nuvem de pontos
Abordagem Implícita
Ao invés de modelar a superfície explicitamente (como malha de triângulos), os autores propõem uma representação implícita:
A superfície \(M\) é definida como o conjunto de nível zero de uma função \(f: \mathbb{R}^3 \to \mathbb{R}\).
Vantagem Principal:
A função \(f\) pode ser avaliada em qualquer ponto do espaço, permitindo interpolação, extrapolação e cálculo analítico de normais.
Desafio da Solução Trivial
Se simplesmente exigirmos \(f(x_i) = 0\) para todos os pontos da superfície, obtemos a solução trivial \(f \equiv 0\) (função zero em todo o espaço).
Solução: Adicionar pontos off-surface com valores não nulos para definir a função adequadamente.
Funções de Base Radial (RBFs)
Fundamentos matemáticos e vantagens da abordagem RBF
Definição Geral de uma RBF
Uma função é considerada de base radial quando seu valor depende da distância entre o ponto de entrada e um ponto de referência fixo, chamado de centro. No caso, phi dita o formato da superfície e seu valor depende unicamente da distância euclidiana entre o ponto que está sendo avaliado x e cada um dos centros RBF.
| Componente | Significado | Exemplo no Artigo |
|---|---|---|
| \(s(\mathbf{x})\) | Função RBF interpolante | Representa a superfície implícita |
| \(p(\mathbf{x})\) | Polinômio de baixo grau | Polinômio linear: \(c_0 + c_1x + c_2y + c_3z\) |
| \(\phi(r)\) | Função base radial (kernel) | \(\phi(r) = r\) (biharmonic spline) |
| \(\mathbf{x}_i\) | Centros da RBF | Pontos de dados selecionados |
| \(\lambda_i\) | Coeficientes (pesos) | Calculados durante o ajuste |
| \(N\) | Número de centros | Reduzido pelo algoritmo guloso |
Representação Compacta
Uma única função matemática substitui milhões de coordenadas. Por exemplo, 544.000 pontos do Buda são representados por apenas 80.518 centros RBF.
Interpolação e Extrapolação Naturais
RBFs preenchem buracos suavemente (interpolação) e estendem superfícies além dos dados originais (extrapolação).
Derivadas Analíticas
Normais da superfície = gradiente \(\nabla s(\mathbf{x})\), calculável analiticamente em qualquer ponto. Derivadas de 1ª e 2ª ordem são contínuas.
Modelagem Sólida
A representação implícita cria um modelo sólido natural, permitindo operações booleanas (união, interseção) para CAD.
Escolha da Função Base \(\phi(r)\)
O artigo utiliza principalmente a biharmonic spline para problemas 3D:
Outras opções mencionadas:
- \(\phi(r) = r^2 \log r\) (thin-plate spline, para 2D)
- \(\phi(r) = r^3\) (triharmonic spline)
- \(\phi(r) = e^{-cr^2}\) (Gaussiana, para redes neurais)
- \(\phi(r) = \sqrt{r^2 + c^2}\) (multiquadric, para dados topográficos)
Otimização de Centros RBF
- Os centros RBF são pontos de dados (ou subconjunto deles) que definem estrutura da função RBF, ou seja, eles são os pontos que a função RBF usa como "bases" para construir a superfície.
- A redução de centros é uma técnica que torna a modelagem de superfícies com RBFs mais eficiente para grandes conjuntos de dados.
- Em vez de usar todos os pontos da nuvem de dados como centros RBF, aproximamos a superfície com um subconjunto muito menor de centros.
- Essa otimização ajuda a aumentar a velocidade da avaliação da função s(x), além de exigir menos memória para o ajuste da função.
Função de Distância Assinada (SDF) e Método
Transformação do problema e solução completa em 3 etapas
Função de Distância Assinada (Signed Distance Function)
Ponto na Superfície
SDF = 0
Ponto pertence exatamente à superfície
Ponto Fora do Objeto
SDF > 0
Distância positiva à superfície
Ponto Dentro do Objeto
SDF < 0
Distância negativa (interior)
| Tipo de Ponto | Condição na Função \(f\) | Método de Geração | Propósito |
|---|---|---|---|
| On-Surface (na superfície) |
\(f(\mathbf{x}_i) = 0\) | Pontos originais da nuvem | Definir a superfície exata |
| Off-Surface (fora da superfície) |
\(f(\mathbf{x}_i) = d_i \neq 0\) | Projeção ao longo das normais | Evitar solução trivial |
Método Completo em 3 Etapas
1. Construção da SDF
Geração de pontos on-surface (valor 0) e off-surface (valores ≠ 0) projetando ao longo das normais estimadas. Cuidado especial para evitar interseções de normais opostas.
2. Ajuste da RBF
Resolução do sistema linear para encontrar coeficientes \(\lambda_i\) e polinômio \(p(\mathbf{x})\) que interpolam/aproximam a SDF.
Sistema Linear:
\[ \begin{pmatrix} A & P \\ P^T & 0 \end{pmatrix} \begin{pmatrix} \lambda \\ c \end{pmatrix} = \begin{pmatrix} f \\ 0 \end{pmatrix} \]Onde \(A_{ij} = \phi(\|\mathbf{x}_i - \mathbf{x}_j\|)\) e \(P\) contém os termos polinomiais.
3. Extração da Iso-superfície
Aplicação de Marching Cubes ou Marching Tetrahedra para extrair a superfície \(f(\mathbf{x}) = 0\) como uma malha 3D.
Marching Cubes
Avaliação em grade 3D regular
Marching Tetrahedra
Surface-following otimizado
Importância das Normais Corretas
Para gerar pontos off-surface adequados, é essencial estimar normais precisas:
- Com malha: Normais dos vértices
- Sem malha: Aproximação por plano local
- Senso da normal: Usar consistência ou posição do scanner
Projeção incorreta causa distorções (ex: dedos da mão na Fig. 3(c) do artigo).
Otimização e Algoritmos
Técnicas para lidar com grandes conjuntos de dados e dados ruidosos
Problema Computacional Original
Métodos diretos para ajuste de RBFs têm complexidade proibitiva:
Algoritmo Guloso
Seleção adaptativa de centros mais representativos
O artigo descreve um Algoritmo Greedy (Guloso) para selecionar os centros RBF; Funciona iterativamente, adicionando centros apenas onde a função RBF atual ainda não é precisa:K-Means Clustering
Agrupamento prévio para redução de dados
- O K-Means é um algoritmo que objetiva dividir N pontos de dados em K grupos (clusters).
- Primeiro, K centroides são escolhidos aleatoriamente. Daí, cada ponto é atribuído ao centroide mais próximo, minimizando a distância entre eles. Eles são recalculados como a média dos pontos atribuídos a eles.
- O processo é repetido iterativamente até que os centroides não mudem significativamente ou o número máximo de iterações seja atingido.
- No código, o K-Means aglomera os dados de entrada para encontrar centroides que representam esses grupos (clusters).
- Assim, ele não está sendo usado para classificação(que é seu uso mais comum), mas sim como uma ferramenta de compressão de dados.
- A entrada foi agrupada em 2000 clusters, e os 2000 centroides resultantes são usados como os novos centros reduzidos da Rede RBF.
Suavização de Dados Ruidosos
Para dados com ruído (ex: LIDAR), usa-se aproximação ao invés de interpolação exata:
Sistema modificado:
\[ \begin{pmatrix} A - 8N\pi\rho I & P \\ P^T & 0 \end{pmatrix} \begin{pmatrix} \lambda \\ c \end{pmatrix} = \begin{pmatrix} f \\ 0 \end{pmatrix} \]Onde \(\rho\) é o parâmetro de suavização. Maior \(\rho\) → superfície mais suave, menor \(\rho\) → mais fiel aos dados.
Métodos Rápidos (Fast Methods)
Para superar limitações computacionais, o artigo introduz:
| Técnica | Princípio | Ganho |
|---|---|---|
| Fast Multipole Method (FMM) | Aproximação hierárquica de interações distantes | Avaliação: \(O(N)\) → \(O(1)\) após setup |
| Preconditioned GMRES | Solução iterativa do sistema linear | Ajuste: \(O(N^3)\) → \(O(N \log N)\) |
| Redução de Centros | Algoritmo guloso seleciona pontos-chave | Memória: \(O(N^2)\) → \(O(N)\) |
Implementação Prática
Passo a passo do processo de reconstrução usando RBFs
Fluxo de Trabalho da Implementação

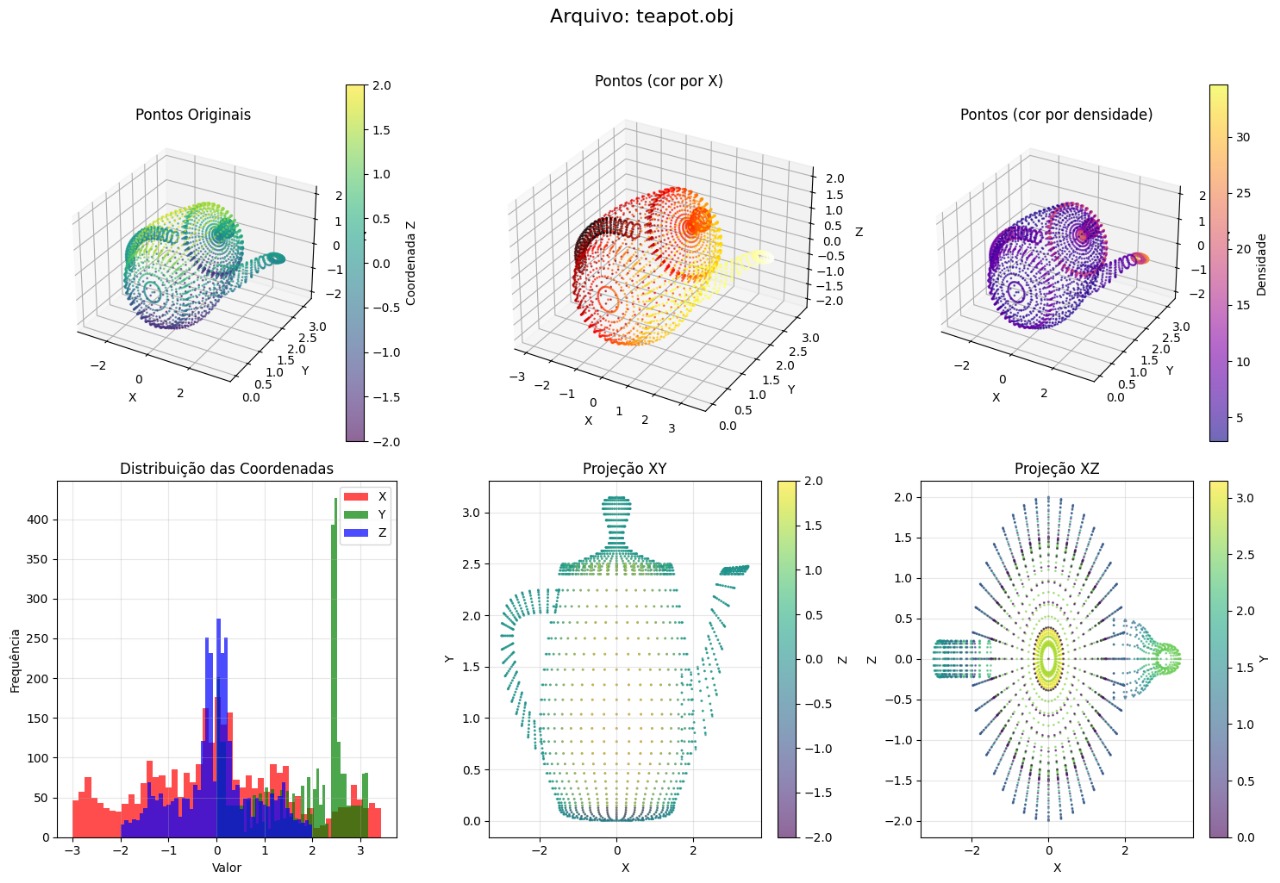

Pré-processamento e SDF
Preparação dos dados brutos e construção da função de distância sinalizada com pontos on-surface e off-surface.
Otimização e Ajuste da RBF

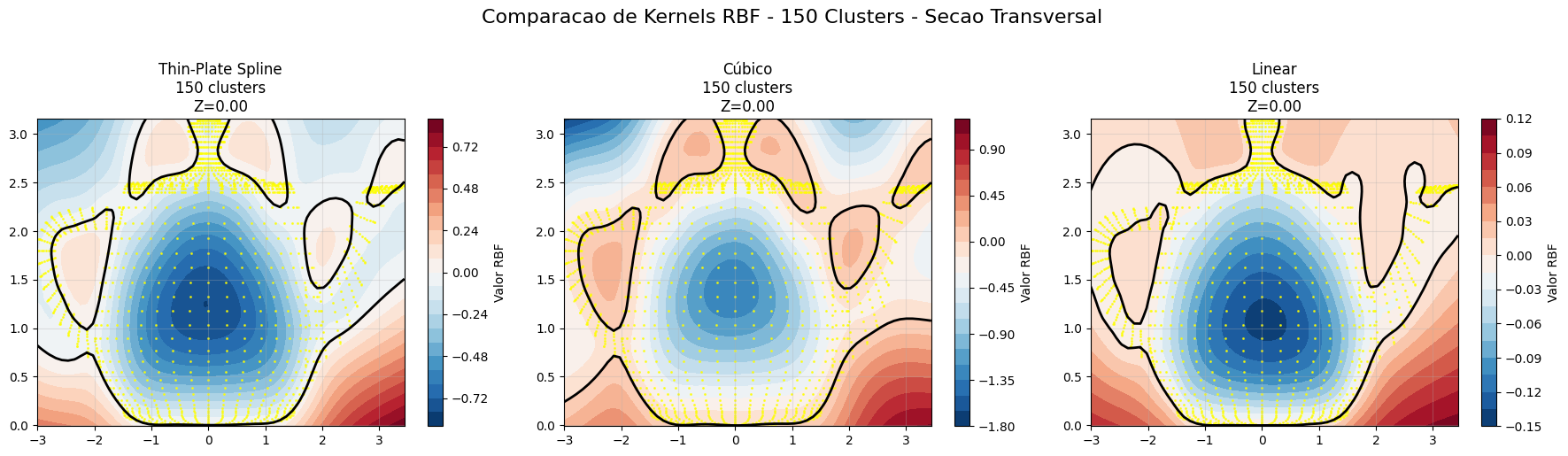

Aplicamos o K-Means para selecionar centros RBF (compressão de dados). Em seguida, ajustamos o interpolante RBF com o kernel Thin-Plate Spline a esses centros e aos valores da SDF.
Amostragem da Função
Avaliação da função RBF ajustada em todos os pontos de uma grade 3D.
Extração da Iso-superfície
Geração da malha 3D usando Marching Cubes na superfície f(x)=0.
Diferenças Principais na Implementação
Em relação aos métodos tradicionais, a implementação RBF apresenta três diferenças fundamentais:
Redução de Centros
O artigo faz uso de um Algoritmo Guloso iterativo, que adiciona centros onde o erro é maior até atingir a precisão.
O código usa o K-Means Clustering, e agrupa os dados para utilizar os centroides como novos centros RBF.
Suavização de Dados
Assumimos que os dados originais são limpos, ou seja, sem ruídos.
Extração de Superfície
O artigo sugere a Surface-Following otimizada (ex: Marching Tetrahedra), que apenas segue a superfície para minimizar as avaliações RBF.
Utilizamos o Marching Cubes Convencional, que avalia a função RBF em uma grade volumétrica completa.

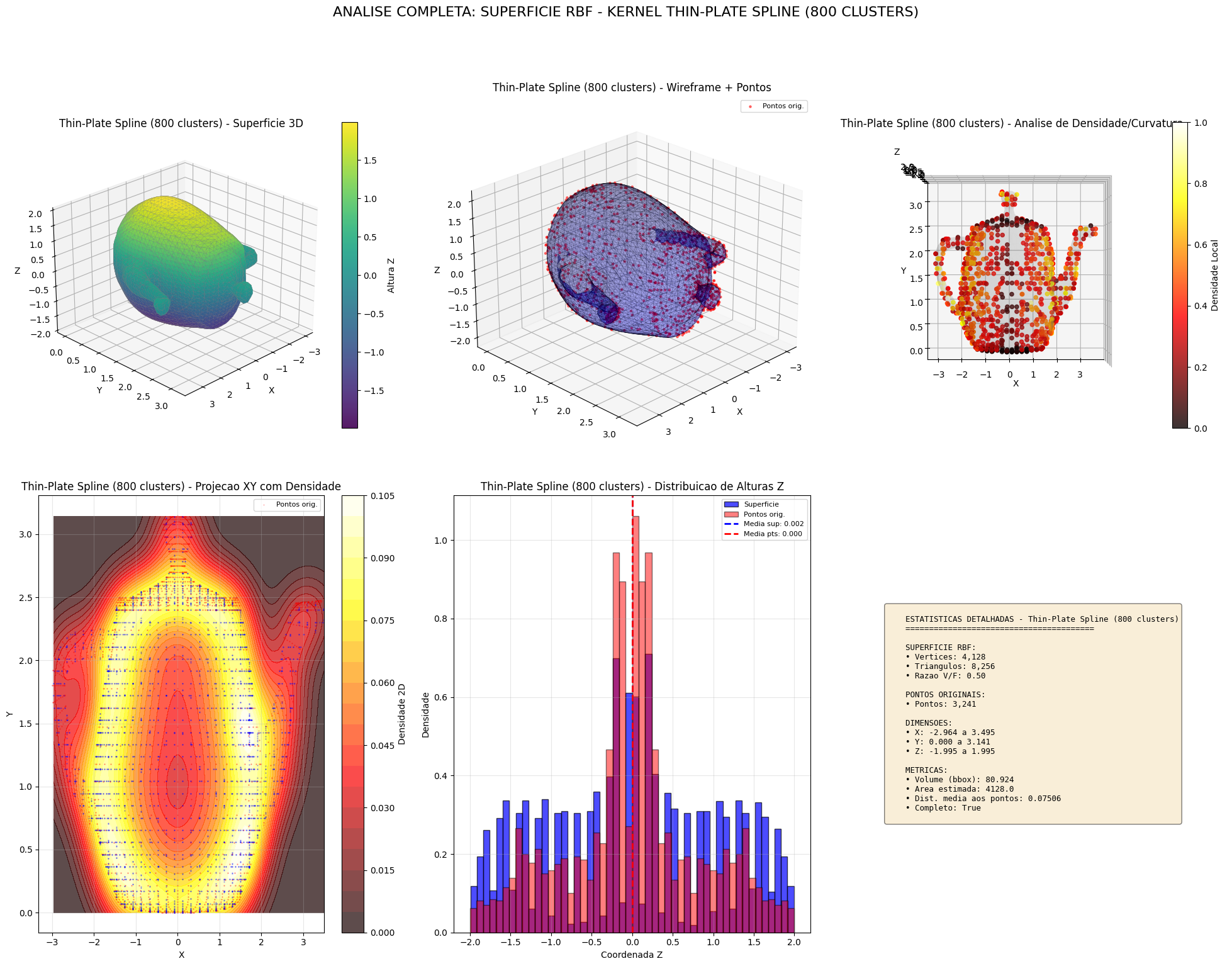

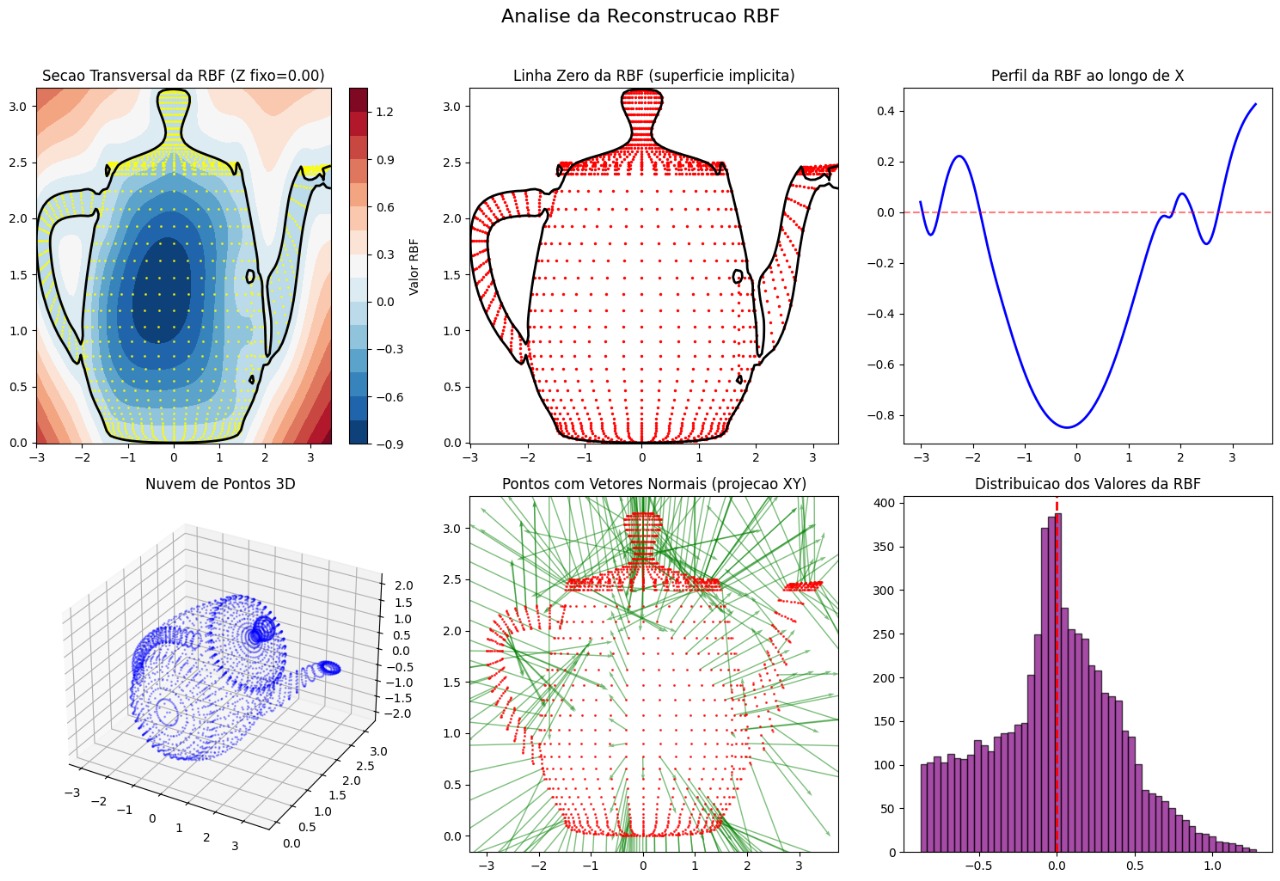

Visualização 3D Completa
A implementação permite:
- Superfície RBF - Suave: Representação contínua da geometria
- Superfície + Pontos Originais: Comparação visual entre dados brutos e reconstrução
- Pontos Selecionados da Superfície: Centros RBF utilizados na representação
- Superfície Gerada por Centros: Demonstração da eficácia da redução
Resultados e Aplicações Práticas
Casos reais demonstrando eficácia, compressão e qualidade
Otimização de Centros RBF

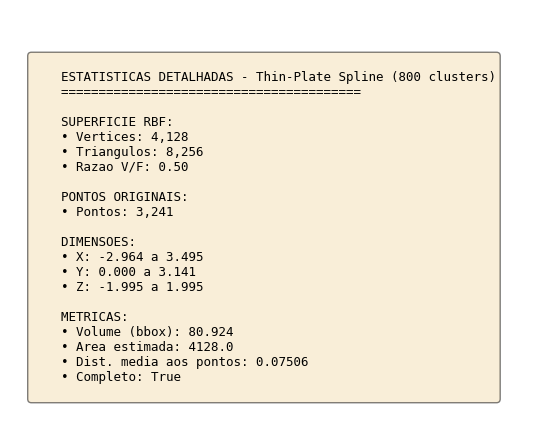

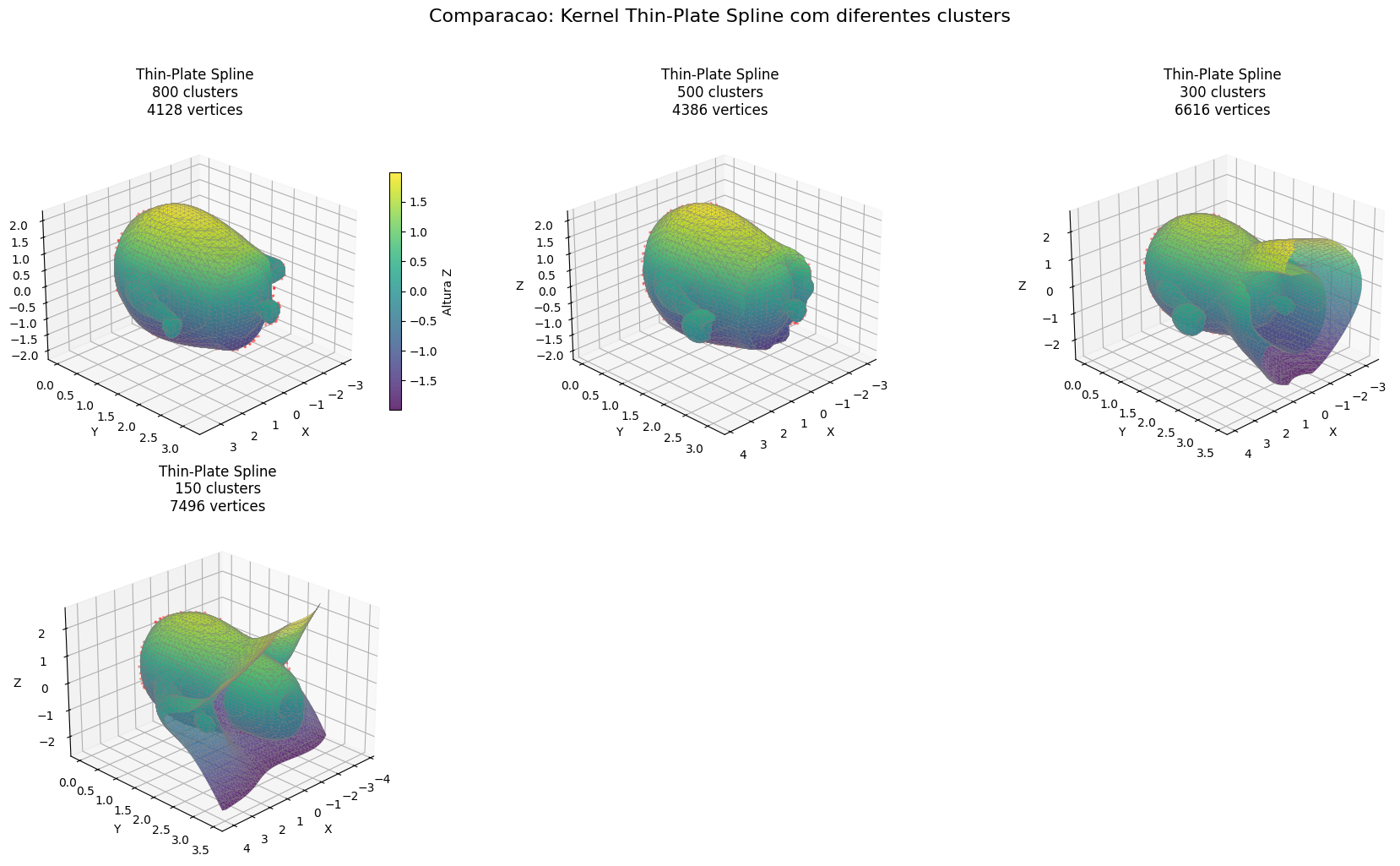

Há possibilidade de variar os tamanhos e quantidade de Clusters no código.
Aplicações Práticas Demonstradas
O método RBF foi aplicado com sucesso em diversos cenários reais:
- Reparo automático de malhas: Preenchimento de buracos em modelos escaneados sem intervenção manual
- Reconstrução de dados LIDAR: Suavização de dados ruidosos mantendo detalhes estruturais
- Modelagem de alta topologia: Representação de superfícies complexas com estruturas internas
- Remalhamento: Geração de malhas mais uniformes e otimizadas para visualização
Vantagens Comprovadas
| Vantagem | Resultado Concreto | Impacto Prático |
|---|---|---|
| Compressão | Redução de 85-92% no armazenamento | Economia de espaço e transferência mais rápida |
| Qualidade | Precisão relativa de \(10^{-3}\) a \(10^{-4}\) | Modelos adequados para aplicações profissionais |
| Automatização | Preenchimento automático de buracos | Redução do trabalho manual em até 90% |
| Flexibilidade | Lida com dados não uniformes e ruidosos | Aplicável em cenários do mundo real |
Desempenho Computacional
Os métodos rápidos permitiram processar modelos que seriam impossíveis com abordagens tradicionais:
Fontes e Referências
Base teórica, dados e recursos utilizados na análise
[1] Artigo Principal Analisado
CARR, J. C.; BEATSON, R. K.; CHERRIE, J. B.; MITCHELL, T. J.; FRIGHT, W. R.; MCCALLUM, B. C.; EVANS, T. R.
Reconstruction and Representation of 3D Objects with Radial Basis Functions. In: Proceedings of the 28th Annual Conference on Computer Graphics and Interactive Techniques (SIGGRAPH '01). New York, NY: ACM Press, 2001. p. 67-76.
DOI/URL: https://www.cs.jhu.edu/~mishq/FailOS/Papers/carr01.pdf
Contribuição: Métodos rápidos para ajuste e avaliação de RBFs, redução de centros gulosa, aplicações em reconstrução e reparo de malhas.
[2] Dados de Teste 3D (Modelos)
JACOBSON, Alec. Common 3D Test Models. GitHub Repository, 2017.
URL: https://github.com/aleejacobson/common-3d-test-models
Contém: Modelos 3D de referência como Buda, Dragão, Mão usados no artigo e em pesquisas posteriores.
[3] K-Means Clustering
IBM. K-means clustering: O que é, como funciona e por que é importante? IBM Think Topics.
URL: https://www.ibm.com/br-pt/think/topics/k-means-clustering
Relevância: Técnica alternativa para redução de dados mencionada como comparação ao algoritmo guloso.
[4] Marching Cubes/Tetrahedra
RANGEL, Jordan Rodrigues. Extração de Isosuperfícies com Subdivisão Adaptativa de Malhas de Hexaedros Levemente Côncavos. Dissertação (Mestrado em Informática). Pontifícia Universidade Católica do Rio de Janeiro, Rio de Janeiro, 2020.
URL: https://www.maxwell.vrac.puc-rio.br/50765/50765.PDF
Relevância: Algoritmos para extração de iso-superfícies de funções implícitas.
Referências Adicionais do Artigo
O artigo original cita diversas referências importantes:
- DUCHON, J. (1977) - Fundamentos matemáticos de splines minimizadores de energia
- TURK, G.; O'BRIEN, J. F. (1999) - Trabalhos pioneiros com RBFs para superfícies
- BLOOMENTHAL, J. (1997) - Livro "Introduction to Implicit Surfaces"
- BEATSON, R. K. et al. (1999-2001) - Métodos rápidos para RBFs
Nota sobre esta Página
Esta homepage foi desenvolvida como uma síntese educacional e analítica do artigo científico citado. Todas as fórmulas matemáticas, resultados numéricos e explicações técnicas são baseadas no conteúdo original do artigo, com adaptações para apresentação web interativa.
Objetivo: Facilitar a compreensão dos conceitos de RBFs para reconstrução 3D, servindo como material de estudo e referência para estudantes e pesquisadores.
